O: Co je EMI Shielding Gasket
A: Stínicí těsnění EMI (elektromagnetické rušení), také známé jako těsnění EMC (elektromagnetická kompatibilita), je specializovaná součást používaná v elektronických a elektrických systémech, aby se zabránilo průchodu elektromagnetického rušení nebo vysokofrekvenčního rušení (EMI/RFI) mezi dvěma sousedními povrchy, obvykle tam, kde jsou mezery nebo švy v elektronických krytech nebo skříních.
Primárním účelem EMI stínicích těsnění je vytvořit vodivé těsnění mezi dvěma povrchy, jako jsou dosedací povrchy elektronického krytu nebo okraje PCB (Printed Circuit Board). Toto těsnění pomáhá zadržovat elektromagnetické emise z elektroniky uvnitř a blokovat vnější rušení ve vstupu do krytu. Těsnění stínění EMI se běžně používají v aplikacích, jako jsou telekomunikační zařízení, lékařská zařízení, vojenská a letecká elektronika, spotřební elektronika a další.
Mezi klíčové vlastnosti EMI stínicích těsnění patří:
1. Vodivé materiály:Tato těsnění jsou typicky vyrobena z materiálů, které jsou elektricky vodivé, jako jsou kovem plněné elastomery (pryž) nebo vodivé materiály na bázi pěny.
2. Tvar a profil:Těsnění stínění EMI se dodávají v různých tvarech a profilech, včetně těsnění, O-kroužků a pásových těsnění, aby vyhovovaly různým požadavkům na těsnění.
3. Komprese:Když se oba povrchy spojí, těsnění se stlačí, což zajišťuje dobrý elektrický kontakt a těsné utěsnění.
4. Vodivé lepidlo:Některá těsnění stínění EMI mají na jedné nebo na obou stranách vodivé lepidlo, které pomáhá přilepit těsnění k protilehlým povrchům.
5. Odolnost vůči životnímu prostředí:Mnoho těsnění stínění EMI je navrženo tak, aby vydrželo drsné podmínky prostředí, včetně extrémních teplot, vlhkosti a chemikálií.
6. Normy shody:Těsnění stínění EMI jsou často vyráběna tak, aby splňovala specifické normy a předpisy shody, jako je MIL-STD-461 pro vojenské aplikace nebo předpisy FCC pro spotřební elektroniku.
Použitím těsnění stínění EMI mohou výrobci zlepšit elektromagnetickou kompatibilitu svých produktů, snížit riziko interference mezi elektronickými součástmi a zajistit, aby elektronická zařízení splňovala regulační požadavky na vyzařování a náchylnost k rušení.
Otázka: Proč si vybrat nás
Odpověď: Ve společnosti SHENZHEN EMIS ELECTRON MATERIALS LTD., CO jsme hrdí na to, že jsme předním výrobcem specializujícím se na širokou škálu špičkových řešení stínění EMI. Se závazkem k dokonalosti, inovaci a spolehlivosti jsme se etablovali jako důvěryhodný partner pro podniky, které hledají špičkovou ochranu proti elektromagnetickému rušení.
Hlavní nabídka naší továrny:

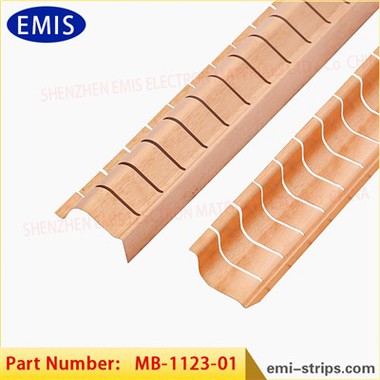

1. Berylliová měď a těsnění:
BeCu SMD pružina
Berylliové měděné pružiny
Stínění Stínící pásy a pružina SUS
2. Fabric-over-Foam (vodivá pěna):
Komplexní výzkum, vývoj a výroba
3. Stínící pletací síť a krycí voštinový panel:
Odborný design a výroba
4. Vodivé materiály:
Měděná fólie
Vodivá pryž
Feritové ochranné brýle
5. Přesné lisovací díly a nástroje:
Materiály pro různé aplikace
Otázka: Proč si vybrat náš BeCu Fingerstock a těsnění?
Odpověď: Naše pažba a těsnění z beryliové mědi (BeCu) vynikají výjimečným výkonem:
Špičková odolnost:Tato těsnění si zachovávají svůj tvar a integritu i po 10000 stlačení.
Účinnost elektrického stínění:Dosáhněte vynikající ochrany proti EMI s účinností stínění 80-100dB a stíněním pole H 60-70dB při 200 MHz.
Široký frekvenční rozsah:From 2 GHz plane wave shielding of 75-120dB to >Účinnost stínění 110 dB pro rovinu 100 MHz, naše produkty vynikají v širokém spektru.
Spolehlivost a rychlé dodání:Spolehněte se na naši spolehlivou kvalitu a rychlé dodávky. Vyzkoušejte vynikající vodivost a rozměrovou stabilitu.
Teplotní odolnost:Naše těsnění fungují konzistentně v širokém teplotním rozsahu a jsou nemagnetická.
Všestranné možnosti:Vyberte si z různých možností montáže, velikostí a konfigurací tak, aby vyhovovaly vašim specifickým potřebám.
Nízká kompresní síla:Profitujte z nízké kompresní síly při maximálních pružinových vlastnostech.
Vysoce pevná slitina mědi:Používáme slitinu mědi nejvyšší pevnosti s dlouhou dobou cyklu.
Přizpůsobivost:Naše těsnění se přizpůsobí velkým variacím mezer a jsou ideální pro obousměrné aplikace.
Dodržování:Všechny naše produkty jsou v souladu s ROHS a splňují nejnovější průmyslové standardy.
Aplikace:
Naše BeCu Fingerstock a těsnění nacházejí široké využití v průmyslových odvětvích, jako jsou:
komunikace
Počítačové skříně
Lékařské přístroje
Nové energetické zařízení
Ve společnosti SHENZHEN EMIS ELECTRON MATERIÁLY LTD., CO se věnujeme poskytování komplexních řešení stínění EMI, která vašim produktům poskytnou nejvyšší úroveň ochrany proti elektromagnetickému rušení. Staňte se partnerem pro špičkovou technologii, spolehlivost a závazek k dokonalosti.
Otázka: Jak fungují těsnění stínění EMI?
Odpověď: Stínící těsnění EMI (elektromagnetické rušení) fungují tak, že vytvářejí bariéru, která zabraňuje průchodu elektromagnetického záření nebo interferenci mezi dvěma sousedními povrchy. Tato těsnění jsou navržena tak, aby poskytovala elektrickou vodivost a těsné těsnění, účinně blokovala elektromagnetické vlny a zajišťovala integritu citlivých elektronických zařízení. Zde je návod, jak fungují:
1. Vodivé materiály:Těsnění stínění proti EMI jsou obvykle vyrobena z vodivých materiálů, jako jsou elastomery plněné kovem (pryž) nebo materiály s vodivými tkaninami na pěně. Tyto materiály mají schopnost vést elektrický proud.
2. Komprese:Když se dva povrchy nebo součásti dostanou do kontaktu nebo se spojí, stlačí se mezi ně těsnění stínění EMI. Tato komprese zajišťuje dobrý elektrický kontakt mezi těsněním a dosedacími plochami a vytváří vodivou dráhu.
3. Těsnění:Kromě vodivých vlastností slouží EMI stínící těsnění také jako těsnění. Vyplňují mezery, švy nebo spoje v elektronických skříních, deskách plošných spojů nebo jiných zařízeních, kam by mohlo potenciálně proniknout nebo uniknout elektromagnetické rušení.
4. Blokování EMI:Elektromagnetické rušení tvoří elektromagnetické vlny (radiofrekvenční záření) generované elektronickými zařízeními nebo externími zdroji. Když se tyto vlny setkají s EMI stínícím těsněním, které je nyní součástí vodivé cesty, indukují elektrické proudy v materiálu těsnění.
5. Absorpce a odraz:Indukované elektrické proudy protékají vodivým materiálem těsnění a v tomto procesu absorbují a rozptylují energii příchozích elektromagnetických vln. Tato absorpce snižuje intenzitu rušení.
6. Reflexe:Některé z elektromagnetických vln se odrážejí od stíněné oblasti kvůli vodivým vlastnostem materiálu těsnění, což jim brání ve vstupu nebo úniku.
7. Kompletní příloha:Aby bylo dosaženo účinného stínění EMI, musí být celý elektronický kryt nebo oblast zájmu uzavřena vodivým těsnicím materiálem, aby se zajistilo, že nebudou žádné mezery nebo nestíněné oblasti.
8. Více vrstev:V případech, kdy jsou vyžadovány vyšší úrovně stínění, lze pro další zvýšení ochrany použít více vrstev stínících materiálů a těsnění.
Použitím těsnění stínění EMI mohou výrobci účinně kontrolovat a minimalizovat elektromagnetické rušení a zajistit, že elektronická zařízení budou spolehlivě fungovat a budou v souladu s normami a předpisy pro elektromagnetickou kompatibilitu (EMC). Tato těsnění hrají klíčovou roli v odvětvích, kde je prvořadá integrita signálu, bezpečnost dat a prevence rušení, jako jsou telekomunikace, letecký průmysl, lékařská zařízení a spotřební elektronika.
Otázka: Z jakého materiálu je vyrobeno těsnění stínění EMI?
Odpověď: Těsnění stínění EMI mohou být vyrobena z různých materiálů v závislosti na konkrétních požadavcích a aplikaci, pro kterou jsou určena. Výběr materiálu je rozhodující pro jejich výkon při účinném blokování elektromagnetického rušení. Zde jsou některé běžně používané materiály:
1. Elastomery plněné kovem:Tato těsnění jsou vyrobena smícháním vodivých kovových částic, jako je stříbro, nikl nebo měď, s elastomerním materiálem, jako je silikon nebo neopren. Kombinace kovu a elastomeru poskytuje jak elektrickou vodivost, tak flexibilitu. Elastomery plněné kovem se často používají, když je požadováno stlačitelné těsnění, protože se mohou přizpůsobit nepravidelným povrchům.
2. Vodivá tkanina přes pěnu:Tento typ těsnění se skládá z vrstvy vodivé tkaniny nalaminované na pěnový substrát. Pěna poskytuje potřebnou stlačitelnost a těsnící vlastnosti, zatímco vodivá tkanina nabízí vodivost. Pěnová těsnění z vodivé tkaniny se běžně používají v elektronických krytech a mohou být účinná při různých frekvencích.
3. Vodivá pryž:Vodivá pryžová těsnění jsou obvykle vyrobena ze silikonové pryže naplněné vodivými částicemi. Tato těsnění jsou známá svou odolností a odolností. Často se používají v aplikacích, které kromě stínění proti EMI vyžadují těsnění proti okolnímu prostředí.
4. Kovové fólie:Tenké plechy, jako je měď nebo hliník, lze také použít jako těsnění stínění EMI. Tyto fólie jsou často kombinovány s adhezivním podkladem, což jim umožňuje snadnou aplikaci na protilehlé povrchy elektronických skříní nebo desek plošných spojů. Kovové fólie jsou zvláště účinné při vysokých frekvencích.
5. Vodivé plasty:Některá těsnění jsou vyrobena z vodivých plastů, které obsahují vodivé přísady. Tyto materiály lze lisovat nebo vytlačovat do různých tvarů a používají se v aplikacích, kde jsou preferovány lehké nekovové materiály.
6. Drátěné pletivo:V určitých případech se jako těsnění proti EMI používají drátěné pletivo, obvykle vyrobené z kovu. Tyto sítě jsou navrženy tak, aby poskytovaly vodivou bariéru a zároveň umožňovaly ventilaci nebo viditelnost v aplikacích, jako jsou okna nebo větrací otvory se stíněním RF.
